SPMK51X系列校验仪

SPMK51系列校验仪采用3.5寸TFT彩屏,中文显示,手机菜单操作模式,内置HART手操器,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,它造型美观、结构坚固、紧凑、经济实用,真正手持,是校准、维护和检修热工仪表的理想工具。

产品详情



SPMK51X系列校验仪采用3.5TFT彩屏,中文显示,手机菜单操作模式,内置HART手操器,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,它造型美观、结构坚固、紧凑、经济实用,是校准、维护和检修热工仪表的理想工具。


主要特点

◆ 可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度,且互不干扰;

◆ 可模拟13种热电偶及11种热电阻的测量和输出,并提供冷端补偿;

◆ 提供与测量、输出相互隔离的24VDC电源;

◆ 支持数据存储功能,支持步阶或编程等输出方式;

◆ 内置HART手操器,可以实现HART型仪表基本信息的管理、量程的迁移、零点和满度校准等功能设备的校准和维护工作;

◆ 可连接SDP模块式智能数字压力校验仪;

◆ 提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具;

◆ 自动冷端补偿技术:内嵌式冷端保温模块,快速跟踪温度变化;

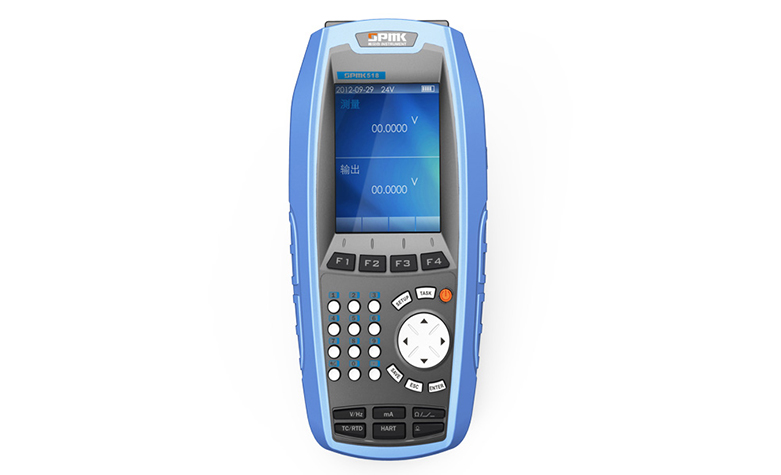

◆ 3.5吋高分辨率的TFT显示屏,中文显示,良好的人机交互界面;

◆ RS232接口及开放的通讯规约,便于用户远程组网,支持在线固件升级。

产品功能

型号名称

SPMK510

多功能回路校验仪

SPMK516

多功能温度校验仪

SPMK517

多功能过程校验仪

SPMK518

智能过程校验仪

测量

毫伏电压

电压

电流

频率

/

脉冲

/

电阻

/

通断

11种热电阻

/

13种热电偶

/

输出

毫伏电压

电压

电流

频率

/

脉冲

/

电阻

/

通断

/

模拟11种热电阻

/

模拟13种热电偶

/

其他功能

HART通讯

/

/

外接压力模块①

/

/

热工宝典

/

步阶、编程输出

24V回路电源

模拟变送器

/

RS232通讯

存储

 注:1.SPMK510毫伏电压测量和输出范围更宽,测量范围(-200~200)mV,输出范围(-10~200)mV,

        回路完整性测试范围(0~2000)Ω;

        2.“”表示有,①是指SDP模块式智能数字压力校验仪。

技术参数

 信号测量技术指标(环境温度20±5,一年准确度)

信号种类

范围

准确度

分辨率

电流

(-3030)mA

±0.01%RD+0.005%F.S

0.1uA

电压

(-3030)V

±0.01%RD+0.005%F.S

0.1mV

毫伏电压

(-7575)mV

±0.01%RD+0.005%F.S

0.1uV

 电阻

3线制

(0400)Ω
(04000)Ω

±0.02%RD+0.005%F.S

1mΩ
10mΩ

4线制

(0400)Ω
(04000)Ω

±0.01%RD+0.005%F.S

1mΩ
10mΩ

频率

(150000)Hz

±0.005%RD+0.002%F.S

1Hz

脉冲

0999999

±1个脉冲

1

开关(通断)

若开关带巡检电压,电压范围为(324)V

热电偶

KEJTNRSBCDGLU

热电阻

Pt1000(385)Pt500(385)Pt100(385)Pt100(3916)Pt100(3926)Pt10(385)Cu10(427)Cu50(428)Cu100(428)Ni120(672)Ni100(618)和自定义类型

压力

参考本站压力量程选型表


信号输出技术指标(环境温度20±5℃,一年准确度)

信号种类

范围

准确度

分辨率

电流

(022)mA

±0.02%RD+0.005%FS

0.1uA

电压

(012)V

±0.02%RD+0.005%FS

0.1mV

毫伏电压

(-10100)mV

±0.02%RD+0.005%FS

0.1uV

频率

(050000.0)Hz

±0.005%RD+0.002%FS

0.1Hz

脉冲

0999999

±1个脉冲

1

电阻

(0400)Ω

±0.02%RD+0.005%FS

1mΩ

(4004000Ω

±0.03%RD+0.01%FS

10mΩ

24VDC

(24±0.5)V 最大带载50mA

热电偶

KEJTNRSBCDGLU

热电阻

Pt1000(385)Pt500(385)Pt100(385)Pt100(3916)Pt100(3926)Pt10(385)Cu10(427)Cu50(428)Cu100(428)Ni120(672)Ni100(618)和自定义类型


其他指标

1.使用环境:环境温度(-10~50)℃;相对湿度<90%非凝露;大气压(86~106)KPa.a。
2.存储环境:环境温度(-20~60)℃ ;存储湿度<90%非凝露。
3.供电电源:交直流供电。

注:为了使校验仪获得更好的测量和输出效果,推荐使用电池供电。

资料下载

随机配件


名称

SPMK510

SPMK516

SPMK517

SPMK518

单位

数量

校验仪

1

SPMK51X使用说明书》

1

保修卡

1

合格证

1

电源适配器

1

表笔线(0.5米  红色)

1

表笔线(0.5米  黑色)

1

表笔线(1米    红色)

2

3

表笔线(1米    黑色)

2

3

鳄鱼夹(红色)

2

3

鳄鱼夹(黑色)

2

3

补偿导线(K型)

/

1

补偿导线(E型)

/

1

信号线(七芯)

/

/

1

补偿导线(U型)

/

1

装箱清单

1

注:配件的数量根据选择产品型号的而有所不同,其中”表示有,“/”表示无。
